VIGAS 100 faelgázosító kazán

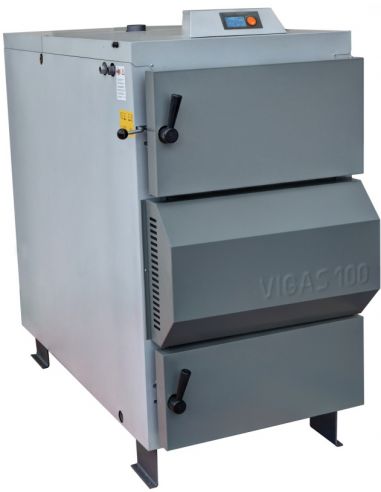

VIGAS 100 faelgázosító kazán – 25–100 kW

A VIGAS 100 nagy teljesítményű, elektronikusan vezérelt faelgázosító kazán, amely nagyobb épületek, társasházak, műhelyek, ipari és mezőgazdasági létesítmények, csarnokok, valamint más jelentős hőigényű ingatlanok központi fűtésére alkalmas.

A kazán névleges teljesítménye 100 kW, szabályozható teljesítménytartománya 25–100 kW. A készülék energiahatékonysági besorolása A+, és megfelel a szilárd tüzelésű kazánokra vonatkozó környezettudatos tervezési követelményeknek.

Hatékony faelgázosító működés

A VIGAS 100 működése a faelgázosítás elvén alapul. A betöltött tüzelőanyag a felső töltőkamrában, szabályozott elsődleges levegőellátás mellett felmelegszik, kiszárad és fagáz keletkezik belőle.

A fagáz a hőálló betonfúvókán keresztül az alsó égéstérbe jut, ahol előmelegített másodlagos levegővel keveredik, majd magas hőmérsékleten elég. Ez a működési mód elősegíti a fa energiatartalmának hatékony hasznosítását és az alacsonyabb károsanyag-kibocsátást.

A VIGAS 100 maximális hatásfoka elérheti a 88,7%-ot.

AK4000 elektronikus vezérlés

A kazán működését az AK4000 mikroprocesszoros elektronikus szabályozó felügyeli. A vezérlés folyamatosan figyeli a kazánvíz és a füstgáz hőmérsékletét, majd a mért értékek alapján automatikusan szabályozza a befúvó ventilátorok teljesítményét.

A füstgázhőmérséklet alapján történő szabályozás hozzájárul az egyenletesebb égéshez, a megfelelő kazánteljesítmény fenntartásához és a tüzelőanyag gazdaságosabb felhasználásához.

Az AK4000 vezérlés lehetővé teszi:

• a kazánköri keringetőszivattyú vezérlését;

• külső szobatermosztát csatlakoztatását;

• elszívó ventilátor csatlakoztatását és vezérlését;

• füstgázhőmérséklet-érzékelő használatát;

• EXPANDER bővítőmodulok csatlakoztatását;

• összetettebb hidraulikai rendszerek vezérlését;

• az üzemelési adatok mentésére szolgáló modul csatlakoztatását.

Két befúvó ventilátor

A nagy teljesítmény kiszolgálása érdekében a VIGAS 100 két, párhuzamosan kapcsolt befúvó ventilátorral rendelkezik. A ventilátorok biztosítják a faelgázosításhoz és a fagáz elégetéséhez szükséges levegőmennyiséget.

Az elektronikus szabályozás a pillanatnyi hőigénynek és az égési folyamatnak megfelelően változtatja a ventilátorok teljesítményét.

Háromsoros hőcserélő

A VIGAS 100 modellben háromsoros, acélcsövekből kialakított hőcserélő található. A nagy hőátadó felület elősegíti, hogy az égéstermékek hőtartalmának jelentős része átadódjon a fűtési rendszer vizének.

A hőcserélő megfelelő tisztán tartása fontos a magas hatásfok és a megfelelő füstgázhőmérséklet fenntartásához.

Nagyméretű töltőkamra

A kazán 457 dm³ térfogatú tüzelőanyag-töltőkamrával rendelkezik. A kamra maximálisan körülbelül 140 kg tüzelőanyag befogadására alkalmas.

A töltőkamra belső mélysége 1090 mm, szélessége 575 mm, magassága pedig 730 mm. Nagy méretének köszönhetően hosszabb fahasábok helyezhetők el benne, ami csökkentheti a tüzelőanyag előkészítésével járó munkát.

A kamra rézsútosan kialakított falai segítik a tüzelőanyag folyamatos továbbítását az elgázosító fúvóka irányába.

Masszív acéllemez konstrukció

A kazántest 4 és 6 mm vastag acéllemezekből, hegesztett kivitelben készül. Az égéstermékekkel közvetlenül érintkező belső felületek 6 mm vastag acéllemezből készülnek.

A háromsoros hőcserélő 57 × 4,5 mm méretű acélcsövekből épül fel. A robusztus kialakítás megfelelő telepítés, rendszeres tisztítás és előírásszerű üzemeltetés mellett hosszú élettartamot tesz lehetővé.

Hőálló égéstér és fúvóka

A kazán alsó égéstere hőálló samott téglákkal bélelt. A samottbélés elősegíti a fagáz magas hőmérsékleten történő elégetését.

A felső elgázosító kamra és az alsó égéstér között cserélhető, hőálló betonból készült fúvóka található. A fúvóka biztosítja a fagáz és a másodlagos égési levegő megfelelő keveredését.

Hőszigetelt kazántest

A kazán külső hőszigetelését 20–50 mm vastag ásványgyapot szigetelőanyag alkotja. A megfelelő szigetelés mérsékli a kazántesten keresztül távozó hőveszteséget, valamint csökkenti a külső burkolat felmelegedését.

Használható tüzelőanyagok

A VIGAS 100 elsődleges tüzelőanyaga legfeljebb 20% nedvességtartalmú, legalább 15 MJ/kg fűtőértékű száraz tűzifa.

Kiegészítő tüzelőanyagként alkalmazható:

• fahulladék;

• faforgács;

• faapríték;

• fűrészpor;

• fűrészporbrikett;

• fabrikett.

A fűrészport, faforgácsot, aprítékot és az egyéb kisebb méretű faanyagokat fahasábokkal együtt szükséges eltüzelni.

A megfelelő hatásfok, a hosszabb égési idő és a kátrányosodás mérséklése érdekében legfeljebb 20% nedvességtartalmú tüzelőanyag használata ajánlott.

Biztonsági hűtő hőcserélő

A VIGAS 100 beépített biztonsági hűtő hőcserélővel rendelkezik. A hőcserélő megfelelő termikus biztonsági szeleppel és hálózati hidegvíz-csatlakozással együtt túlmelegedés esetén segíti a kazán visszahűtését.

A gyártó a hűtőkörhöz Honeywell beziehungsweise Resideo TS 131 ¾ colos termikus biztonsági szelep használatát ajánlja. A szelep 95 °C-os hőmérsékletnél nyit.

A kazán STB biztonsági hőmérséklet-határolóval is rendelkezik, amely túlmelegedés esetén lekapcsolja a befúvó ventilátorokat.

Alapfelszereltség

• AK4000 elektronikus szabályozó;

• füstgázhőmérséklet-érzékelő;

• két befúvó ventilátor;

• kazánköri keringetőszivattyú-vezérlés;

• szobatermosztát csatlakoztatási lehetősége;

• elszívó ventilátor csatlakoztatási lehetősége;

• EXPANDER bővítőmodulok csatlakoztatási lehetősége;

• biztonsági hűtő hőcserélő;

• STB biztonsági hőmérséklet-határoló.

A VIGAS 100 legfontosabb előnyei

• 100 kW névleges teljesítmény;

• 25–100 kW között szabályozható teljesítmény;

• A+ energiahatékonysági osztály;

• EN 303-5 szerinti 5. kazánosztály;

• akár 88,7%-os hatásfok;

• füstgázhőmérséklet alapján szabályozott égés;

• két befúvó ventilátor;

• háromsoros csöves hőcserélő;

• 457 dm³-es töltőkamra;

• akár körülbelül 140 kg tüzelőanyag befogadására alkalmas;

• 1090 mm mély töltőkamra;

• masszív, 4 és 6 mm vastag acéllemez konstrukció;

• samottal bélelt égéstér;

• cserélhető hőálló betonfúvóka;

• vastag ásványgyapot hőszigetelés;

• beépített biztonsági hűtő hőcserélő;

• szobatermosztáttal és bővítőmodulokkal is használható.

A VIGAS 100 megfelelő választás olyan nagy teljesítményigényű fűtési rendszerekhez, ahol fontos a gazdaságos fatüzelés, a nagyméretű tüzelőanyag-kamra, az elektronikus égésszabályozás és a tartós kazánszerkezet.

A biztonságos és gazdaságos működéshez megfelelően méretezett kémény, visszatérővíz-hőmérséklet-védelem, szakszerűen kialakított fűtési rendszer és megfelelő méretű puffertartály alkalmazása szükséges.
