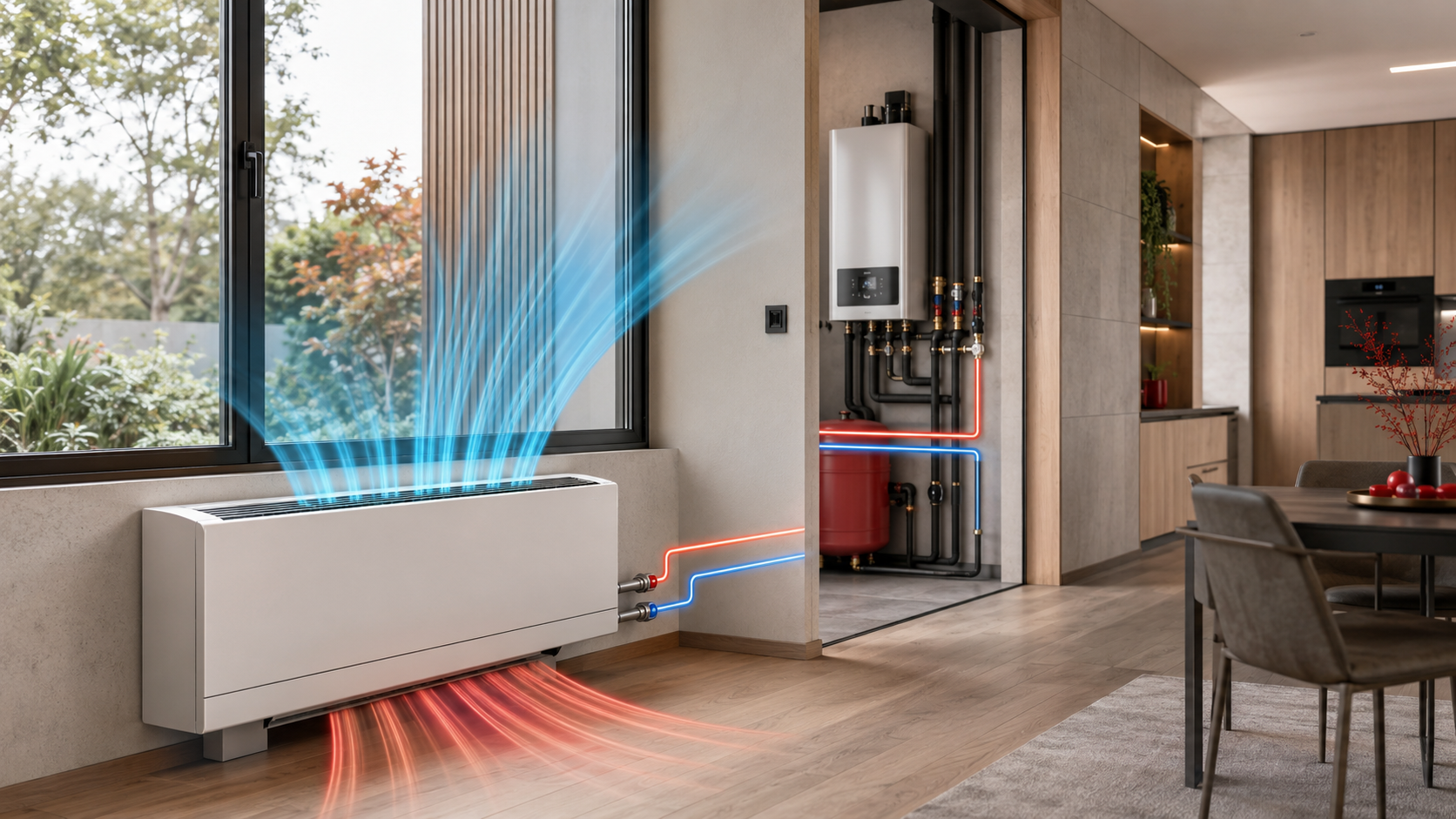

Fan-coil hőszivattyú mellé: fűtés és hűtés egyetlen hőleadóval

A hőszivattyús rendszerek terjedésével egyre gyakrabban merül fel a kérdés: milyen hőleadót érdemes választani ahhoz, hogy ugyanazzal a rendszerrel télen fűteni, nyáron pedig hűteni is lehessen? A hagyományos radiátor elsősorban fűtésre alkalmas, a padló- és mennyezetfűtés kialakítása pedig egy meglévő épületben komolyabb átalakítással járhat. Ilyen esetekben kerülhet előtérbe a fan-coil.

A fan-coil egy ventilátorral kiegészített vizes hőleadó berendezés. Külső megjelenése típustól függően hasonlíthat egy radiátorra, egy oldalfali klímára vagy akár egy mennyezeti kazettás egységre, működése azonban ezektől eltér. A készülékben lévő hőcserélőn keresztül fűtött vagy hűtött víz áramlik, a beépített ventilátor pedig ezen keresztül mozgatja a helyiség levegőjét.

Hogyan működik a fan-coil?

A fan-coil önmagában nem állít elő sem meleget, sem hideget. Szüksége van egy olyan központi berendezésre, amely megfelelő hőmérsékletű vizet biztosít számára. Ez lehet például hőszivattyú, kazán vagy más vízalapú fűtési-hűtési rendszer.

Fűtési üzemben meleg víz áramlik át a készülék hőcserélőjén. A ventilátor beszívja a helyiség levegőjét, átvezeti a felmelegített hőcserélőn, majd visszajuttatja a szobába.

Hűtési üzemben ugyanez a folyamat történik fordítva: a hőcserélőben hideg víz kering, amely lehűti az átáramló levegőt. Emiatt ugyanaz a fan-coil télen hőleadóként, nyáron pedig hűtőberendezésként működhet.

Miért illik jól a fan-coil a hőszivattyúhoz?

A hőszivattyúk egyik fontos előnye, hogy alacsonyabb vízhőmérséklettel is hatékonyan képesek működni. Emiatt olyan hőleadó rendszerrel célszerű párosítani őket, amely alacsonyabb előremenő vízhőmérséklet mellett is megfelelő teljesítményt tud biztosítani.

A hagyományos radiátoros rendszereket sok esetben magasabb vízhőmérsékletre tervezték. A fan-coil ezzel szemben a ventilátoros légáram segítségével alacsonyabb vízhőmérsékleten is intenzíven képes átadni a hőt a helyiségnek.

További előnye, hogy megfelelő rendszer kialakítása esetén ugyanaz a készülék nyári hűtésre is használható. Így nem feltétlenül szükséges külön radiátoros fűtést és külön split klímás hűtést kialakítani.

Fan-coil vagy hagyományos radiátor?

A két berendezés között az egyik legfontosabb különbség a levegő mozgatása. A hagyományos radiátor elsősorban természetes légáramlással és hősugárzással adja át a hőt. A fan-coil ezzel szemben ventilátor segítségével keringeti a levegőt.

Ennek köszönhetően a fan-coil gyorsabban reagálhat a hőmérséklet-változtatásra. Ha bekapcsoljuk a fűtést, a ventilátor rövid időn belül elkezdi a meleg levegő továbbítását. Ugyanez igaz hűtési üzemben is.

A ventilátor ugyanakkor zajt is termel, ezért különösen hálószobában vagy dolgozószobában fontos figyelembe venni a készülék zajszintjét és a különböző ventilátorfokozatokat.

2 csöves vagy 4 csöves fan-coil?

Fan-coil rendszer tervezésekor gyakran találkozhatunk a 2 csöves és 4 csöves elnevezéssel.

2 csöves fan-coil rendszer

A 2 csöves rendszerben ugyanazon a csőpáron érkezik a készülékhez a fűtő- vagy a hűtővíz. A rendszer tehát egy adott időpontban jellemzően vagy fűtési, vagy hűtési üzemmódban működik.

Családi házakban és lakásokban ez sok esetben elegendő megoldás, hiszen az évszaknak megfelelően az egész rendszer fűtésre vagy hűtésre áll át.

4 csöves fan-coil rendszer

A 4 csöves rendszerben külön csőpár tartozik a fűtési és külön a hűtési körhöz. Ennek köszönhetően egy összetettebb rendszerben lehetőség nyílhat arra, hogy különböző helyiségek eltérő hőigényeit egyszerre kezeljük.

Ez elsősorban nagyobb épületeknél, irodáknál, szállodáknál vagy olyan rendszereknél lehet előnyös, ahol egyszerre jelentkezhet fűtési és hűtési igény.

Milyen fan-coil kivitelek léteznek?

A fan-coilok többféle kialakításban készülnek, ezért az épület adottságaihoz és a belső térhez is jól igazíthatók.

• Magas oldalfali fan-coil: megjelenésében egy hagyományos oldalfali klímához hasonlíthat.
• Parapet fan-coil: fal mellett, alacsonyabb pozícióban helyezhető el, ezért radiátor helyére is szóba kerülhet.
• Mennyezeti fan-coil: olyan helyiségekben lehet praktikus, ahol a falfelületet szeretnénk szabadon hagyni.
• Kazettás fan-coil: álmennyezetbe építhető megoldás, amely nagyobb terekben is esztétikus kialakítást tesz lehetővé.

A kivitel kiválasztásánál nemcsak a megjelenés számít. Fontos a helyiség mérete, a szükséges teljesítmény, a légáramlás iránya, az elhelyezési lehetőség és a karbantarthatóság is.

Hűtésnél a kondenzvíz-elvezetésre is gondolni kell

A fan-coil hűtési üzeme során a hideg hőcserélő felületén a levegő nedvességtartalmának egy része kicsapódhat. Ez teljesen természetes jelenség, ugyanúgy, ahogy egy klímaberendezés esetében.

A keletkező kondenzvizet azonban megfelelően el kell vezetni. Emiatt a hűtésre is használt fan-coil telepítésénél már a tervezési szakaszban gondoskodni kell a kondenzvíz-elvezetésről.

Ez különösen fontos akkor, ha egy meglévő radiátoros rendszert szeretnénk fan-coilokra átalakítani. A meglévő fűtési csővezeték önmagában nem feltétlenül elegendő, hiszen a készüléknek elektromos csatlakozásra, szabályozásra és hűtési üzemben kondenzvíz-elvezetésre is szüksége lehet.

Mire figyelj fan-coil választásakor?

A megfelelő fan-coil kiválasztásához nem elegendő kizárólag a készülék méretét vagy névleges teljesítményét megnézni.

Érdemes figyelembe venni többek között:

• a helyiség fűtési és hűtési hőigényét,
• a rendszer előremenő és visszatérő vízhőmérsékletét,
• a fan-coil fűtési és hűtési teljesítményét,
• a ventilátor zajszintjét,
• a készülék elhelyezését,
• a kondenzvíz elvezetésének lehetőségét,
• a szabályozási lehetőségeket,
• valamint a hőtermelő berendezéssel való kompatibilitást.

Különösen fontos, hogy a gyártói teljesítményadatokat mindig az adott rendszer vízhőmérsékletéhez igazítva vizsgáljuk. Ugyanaz a fan-coil eltérő teljesítményt adhat le különböző előremenő vízhőmérsékletek mellett.

Jó megoldás lehet meglévő radiátor helyett?

Bizonyos esetekben igen, különösen akkor, ha egy meglévő épületet hőszivattyús fűtésre szeretnénk átállítani, és a radiátorok alacsonyabb vízhőmérsékleten már nem biztosítanának elegendő teljesítményt.

A fan-coil egyik előnye, hogy nem feltétlenül szükséges hozzá teljes padló- vagy mennyezetfűtési rendszert kiépíteni. Ugyanakkor a csere előtt mindenképpen meg kell vizsgálni a meglévő csőhálózatot, a hidraulikai viszonyokat, az elektromos csatlakozásokat és – hűtési igény esetén – a kondenzvíz elvezetésének lehetőségét.

Ezért a fan-coil rendszer kialakítását célszerű már a hőszivattyú méretezésével együtt megtervezni.

Összegzés

A fan-coil különösen érdekes megoldás lehet azok számára, akik vízalapú rendszerrel szeretnék megoldani az otthon fűtését és hűtését is. Hőszivattyúval párosítva alacsonyabb vízhőmérsékleten is hatékony hőleadást biztosíthat, miközben nyári időszakban hűtésre is használható.

A megfelelő rendszerhez azonban fontos a pontos méretezés. A készülék teljesítménye mellett a vízhőmérsékletet, a zajszintet, az elhelyezést, a kondenzvíz-elvezetést és a szabályozást is figyelembe kell venni.

Ha hőszivattyús rendszerben gondolkodsz, és egyetlen hőleadó típussal szeretnéd megoldani a téli fűtést és a nyári hűtést, érdemes közelebbről is megismerni a fan-coil készülékeket.
